Stehle 3506 Hochleistungs-Schaftfräser CM DP Nesting - 14,0x33,0 S=16,0X45,0 GL= 85 mm Z=3+3 negativ rechtsdrehend
Stehle 3506 Hochleistungs-Schaftfräser CM DP Nesting - 14,0x33,0 S=16,0X45,0 GL= 85 mm Z=3+3 negativ rechtsdrehend
| • |
Maschinen |
| || |
CNC-Fräsmaschinen |
|
|
| • |
Anwendung |
| || |
für Plattenzuschnitt im Nesting-Verfahren |
| || |
zum Fügen, Fälzen und *Nuten (*negative Ausführung) in rohen und beschichteten Holzwerkstoffen |
|
|
| • |
Ausführung |
| || |
mit DP-Bohrschneide |
| || |
stirnschneidend zum schräg Eintauchen |
| || |
Ø D=12+14 mm mit verstärktem Grundkörper |
| || |
Vorschübe bis zu 25 m/min |
| || |
Nachschärfzone 1,6 mm |
| || |
n max = 24.000 min-1 |
|
|
| • |
Vorteile |
| || |
hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung |
| || |
positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung |
| || |
negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet |
| || |
negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet |
|
|
| • |
Hinweise |
| || |
Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System) |
| || |
mit Gewinde für Längeneinstellschraube |
| || |
bei hohen Vorschüben und dickeren Platten möglichst den größeren Durchmesser wählen |
| || |
Schnittlänge an die Plattendicke (H) anpassen |
| || |
* Angabe "H" bei Nesting mit Schonplatte |
|
|
| • |
Produkteigenschaften |
| |
Durchmesser [D] bzw. [DA] Ø |
14,0 mm |
| |
Schnittbreite 1 [L4] |
7,2 mm |
| |
Schnittbreite [L2] |
33,0 mm |
| |
Schaftdurchmesser [Ø d] |
16,0 mm |
| |
Schaftlänge [L3] |
45,0 mm |
| |
Gesamtlänge [L1] |
85,0 mm |
| |
Zähnezahl [Z] |
3+3 Zähne |
| |
Schneidstoff [DP] |
Polykristalliner Diamant |
| |
Nachschärfzone ≥ |
1,6 mm |
| |
Holzdicke [H] |
-30,0 mm |
| |
Drehzahl max [Nmax] [min-1] |
24.000 min-1 |
| |
Drallrichtung |
negativ |
| |
Schneidrichtung [DR1] [R] |
rechtsdrehend |
| |
Vorschubart [MEC] |
mechanischer Vorschub |
|
|
|
| • |
Bestellinformationen |
| |
Produkt Ident.Nr. |
187282 |
58185799 |
| |
EAN-Code |
4030556264270 |
| |
Mindestbestellmenge [MBM] |
1 Stück |
| |
Verpackungseinheit [VPE] |
1 Stück |
| |
Gewicht [kg] |
0,006 Kg |
| |
Hersteller |
Stehle 'innovativ - richtungsweisend - zuverlässig' |
|
|
|
| © 2025.05 craft-tools |
|
Stehle
Ledermann GmbH & Co. KG
Willi-Ledermann-Straße 1
72160 Horb am Neckar
DEUTSCHLAND
Tel.: +49 (0) 7451/93-222
Fax: +49 (0) 7451/93-444
E-Mail: info@stehle-int.com
Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

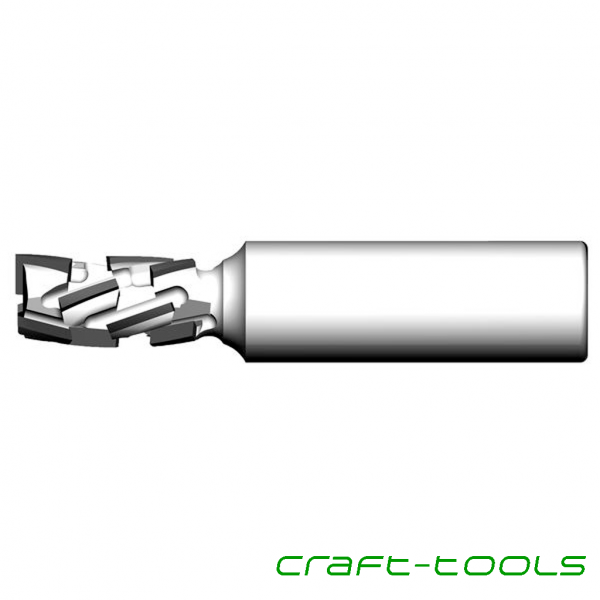

.png "Stehle 187282 3506 Hochleistungs-Schaftfräser CM DP Nesting - Produkt")

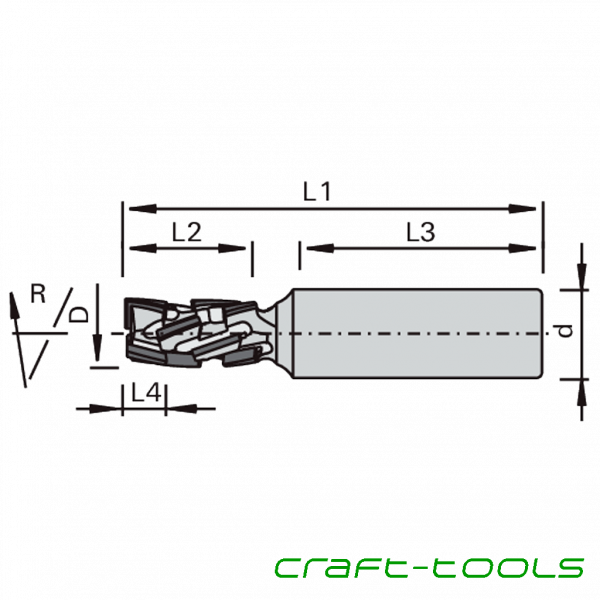

.png "Stehle 187282 3506 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung")
