Stehle 3515 Hochleistungs-Schaftfräser CM DP Nesting - 16,0x28,0 S=16,0X45,0 GL= 80 mm Z=2+2 negativ rechtsdrehend
Stehle 3515 Hochleistungs-Schaftfräser CM DP Nesting - 16,0x28,0 S=16,0X45,0 GL= 80 mm Z=2+2 negativ rechtsdrehend
| • |
Maschinen |
| |
CNC-Fräsmaschinen |
|
|
| • |
Anwendung |
| |
für Plattenzuschnitt im Nesting-Verfahren |
| |
zum Fügen, Fälzen und *Nuten (*negative Ausführung) |
| |
insbesondere für die Bearbeitung von MDF-Platten und Multiplex |
|
|
| • |
Ausführung |
| |
mit DP-Bohrschneide |
| |
n max = 18.000 min-1 |
| |
stirnschneidend zum schräg Eintauchen |
| |
Ø D=12 mm mit verstärktem Grundkörper |
| |
Nachschärfzone 1,6 mm |
| |
n max = 24.000 min-1 |
|
|
| • |
Vorteile |
| |
hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung |
| |
positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung |
| |
negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet |
| |
negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet |
| |
Z=2+2 = größere Spanräume zur besseren Spanentsorgung (MDF) und zur Reduzierung der Wärmeentwicklung, insbesondere bei Bearbeitung von Multiplex |
|
|
| • |
Hinweise |
| |
Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System) |
| |
mit Gewinde für Längeneinstellschraube |
| |
bei hohen Vorschüben und dickeren Platten möglichst den größeren Durchmesser wählen |
| |
Schnittlänge an die Plattendicke (H) anpassen |
| |
* Angabe "H" bei Nesting mit Schonplatte |
|
|
| • |
Produkteigenschaften |
| |
Durchmesser [D] bzw. [DA] Ø |
16,0 mm |
| |
Schnittbreite [L2] |
28,0 mm |
| |
Schaftdurchmesser [Ø d] |
16,0 mm |
| |
Schaftlänge [L3] |
45,0 mm |
| |
Gesamtlänge [L1] |
80,0 mm |
| |
Zähnezahl [Z] |
2+2 Zähne |
| |
Schneidstoff [DP] |
Polykristalliner Diamant |
| |
Nachschärfzone ≥ |
1,6 mm |
| |
Holzdicke [H] |
-25,0 mm |
| |
Drehzahl max [Nmax] [min-1] |
24.000 min-1 |
| |
Drallrichtung |
negativ |
| |
Schneidrichtung [DR1] [R] |
rechtsdrehend |
| |
Vorschubart [MEC] |
mechanischer Vorschub |
|
|
|
| • |
Bestellinformationen |
| |
Produkt Ident.Nr. |
187077 |
58186114 |
| |
EAN-Code |
4030556038536 |
| |
Mindestbestellmenge [MBM] |
1 Stück |
| |
Verpackungseinheit [VPE] |
1 Stück |
| |
Gewicht [kg] |
0,006 Kg |
| |
Hersteller |
Stehle 'innovativ - richtungsweisend - zuverlässig' |
|
|
|
| © 2025.05 craft-tools |
|
Stehle
Ledermann GmbH & Co. KG
Willi-Ledermann-Straße 1
72160 Horb am Neckar
DEUTSCHLAND
Tel.: +49 (0) 7451/93-222
Fax: +49 (0) 7451/93-444
E-Mail: info@stehle-int.com
Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

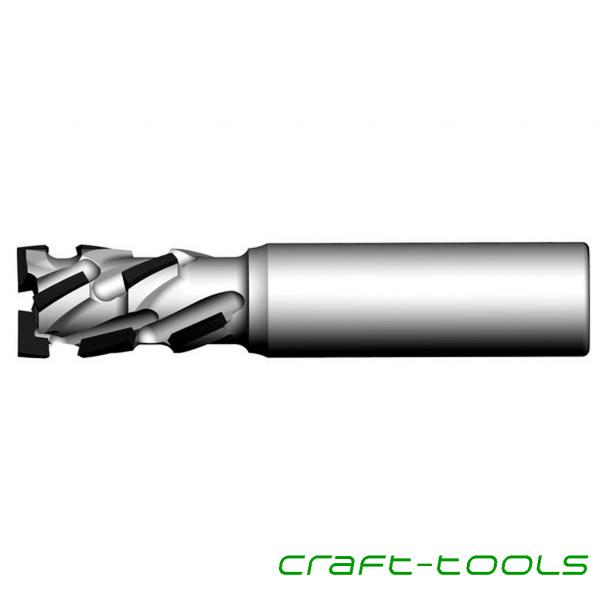

.jpg "Stehle 187077 3515 Hochleistungs-Schaftfräser CM DP Nesting - Produkt")

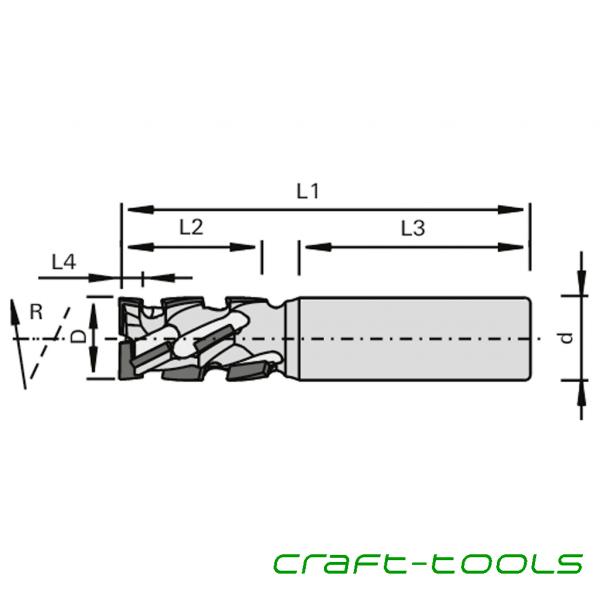

.jpg "Stehle 187077 3515 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung")
