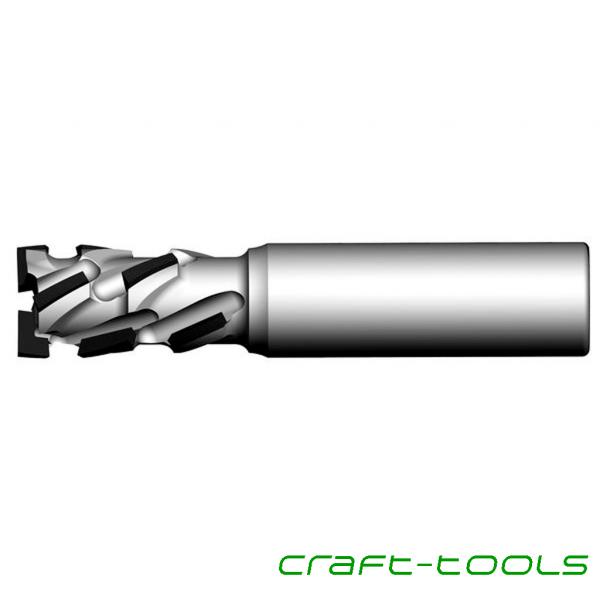

Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Produkt

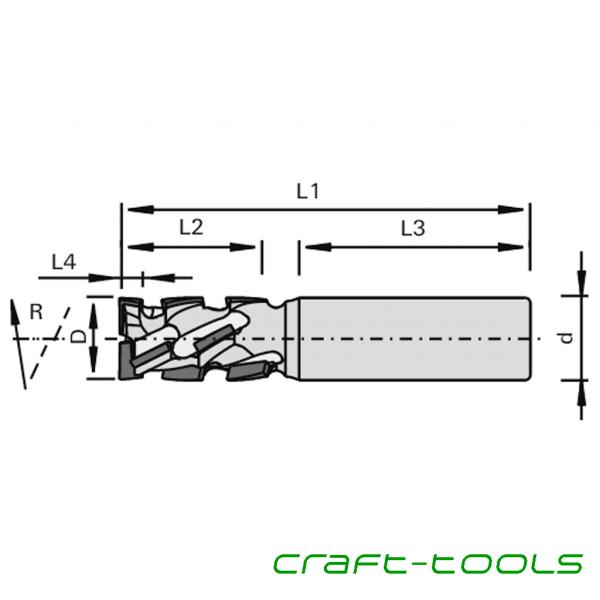

Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung
Preview: Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Produkt
Preview: Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung
Stehle 3514 Hochleistungs-Schaftfräser CM DP Nesting - 12,0x22,0 S=16,0X45,0 GL= 75 mm Z=2+2 negativ rechtsdrehend
Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Produkt
Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung
Mobile Preview: Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Produkt
Mobile Preview: Stehle 187076 3514 Hochleistungs-Schaftfräser CM DP Nesting - Zeichnung
Neu bei craft-tools

Stehle 3514 Hochleistungs-Schaftfräser CM DP Nesting - 12,0x22,0 S=16,0X45,0 GL= 75 mm Z=2+2 negativ rechtsdrehend

Art.Nr.:
187076
Lieferzeit:
2-5 Werktagen 2-5 Werktagen (Ausland abweichend)
453,75 €

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
• Maschinen
  CNC-Fräsmaschinen

• Anwendung
  für Plattenzuschnitt im Nesting-Verfahren
  zum Fügen, Fälzen und *Nuten (*negative Ausführung)
  insbesondere für die Bearbeitung von MDF-Platten und Multiplex

• Ausführung
  mit DP-Bohrschneide
  n max = 18.000 min-1
  stirnschneidend zum schräg Eintauchen
  Ø D=12 mm mit verstärktem Grundkörper
  Nachschärfzone 1,6 mm
  n max = 24.000 min-1

• Vorteile
  hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
  positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung
  negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet
  negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet
  Z=2+2 = größere Spanräume zur besseren Spanentsorgung (MDF) und zur Reduzierung der Wärmeentwicklung, insbesondere bei Bearbeitung von Multiplex

• Hinweise
  Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
  mit Gewinde für Längeneinstellschraube
  bei hohen Vorschüben und dickeren Platten möglichst den größeren Durchmesser wählen
  Schnittlänge an die Plattendicke (H) anpassen
  * Angabe "H" bei Nesting mit Schonplatte

• Produkteigenschaften
  Durchmesser [D] bzw. [DA] Ø 12,0 mm
  Schnittbreite [L2] 22,0 mm
  Schaftdurchmesser [Ø d] 16,0 mm
  Schaftlänge [L3] 45,0 mm
  Gesamtlänge [L1] 75,0 mm
  Zähnezahl [Z] 2+2 Zähne
  Schneidstoff [DP] Polykristalliner Diamant
  Nachschärfzone ≥ 1,6 mm
  Holzdicke [H] -19,0 mm
  Drehzahl max [Nmax] [min-1] 24.000 min-1
  Drallrichtung negativ
  Schneidrichtung [DR1] [R] rechtsdrehend
  Vorschubart [MEC] mechanischer Vorschub

• Bestellinformationen
  Produkt Ident.Nr. 187076 58186113
  EAN-Code 4030556038529
  Mindestbestellmenge [MBM] 1 Stück
  Verpackungseinheit [VPE] 1 Stück
  Gewicht [kg] 0,006 Kg
  Hersteller Stehle 'innovativ - richtungsweisend - zuverlässig'
